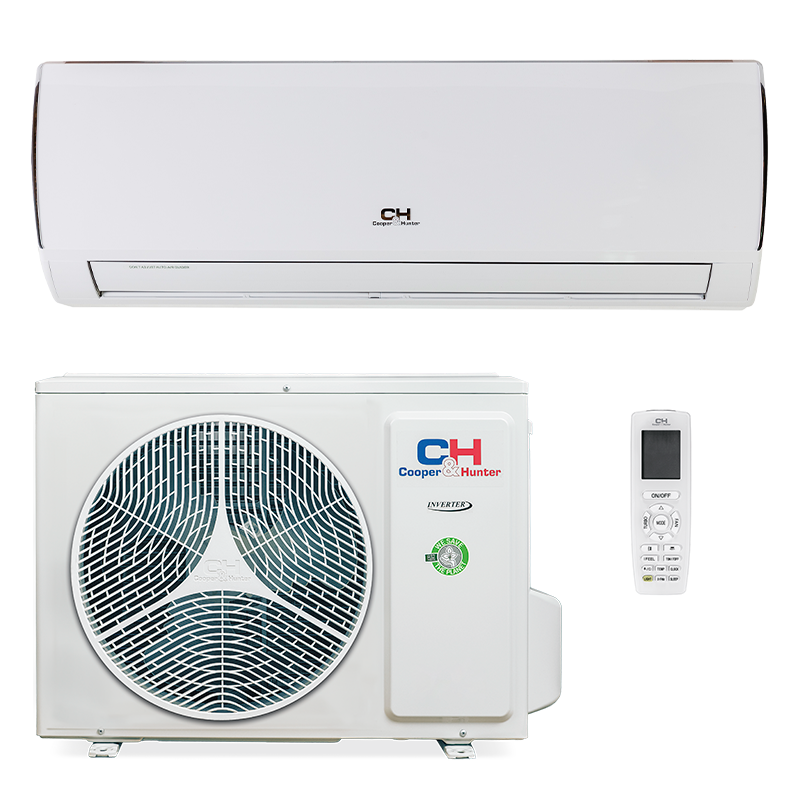

Кондиціонер Cooper&Hunter VERITAS CH-S18FTXQ2-NG
Виробник:
Cooper&Hunter
Артикул:
CH-S18FTXQ2-NG
Наявність:
Є в наявності
Розмір внутр. блоку. Ширина, мм:
224
Розмір внутр. блоку. Висота, мм:
300
Вага внутрішнього блоку, кг:
13.5
Максимальна довжина магістралі, м:
15
Розмір зовнішнього блоку. Довжина, мм:
732
Наявність WiFi модулю:
Вбудований
Продуктивність номінальна, Холод, кВт:
4.60
Діаметр труби газу:
9.52/3/8"
Осушення, л/год:
1.8
Рівень звукового тиску, IDU, дБ(А):
44/42/38/34
Гарантія:
5 років
37 799 ₴
Оформити оплату частинами
Самовивіз з магазину — безкоштовно, готовий до видачі протягом 1–2 годин після підтвердження замовлення.
По місту
Кур'єром — протягом 1–3 днів
По Україні
Нова Пошта — до відділення або кур'єром
- Готівкою при отриманні
- Оплата частинами
- Оплата на рахунок
- Онлайн оплата на сайті
Характеристики
Продуктивність номінальна, Холод, кВт4.60
Продуктивність номінальна, Тепло, кВт5.20
Споживана потужність, Холод, кВт1.36
Споживана потужність, Тепло, кВт1.36
Осушення, л/год1.8
Рівень звукового тиску, IDU, дБ(А)44/42/38/34
Рівень звукового тиску, ODU, дБ(А)55
ФреонR32
Температурний діапазон роботи на холод-15/+43
Температурний діапазон роботи на тепло-15/+24
Обсяг заправки газом, кг0.82
Максимальний перепад висоти магістралі, м10
Максимальна довжина магістралі, м15
Інвертор+
Електроживлення220-240V/50Hz/1Ph
Параметри кабелю, n*мм²3*1,5 + 1*1,5
МодельCH-S18FTXQ2-NG
Габаритні розміри
Розміри внутрішнього блоку (Ш×В×Г), мм224×300×970
Вага внутрішнього блоку, кг13.5
Розміри зовнішнього блоку (Ш×В×Г), мм330×555×732
Вага зовнішнього блоку, кг26.5
Діаметр труби рідини6.35/1/4"
Діаметр труби газу 9.52/3/8"
Живлення
Електроживлення220-240V/50Hz/1Ph
Параметри кабелю, n×мм²3*1,5 + 1*1,5
Коди помилок
Код та опис помилки
C5
Помилка перемички потужності
Причини виникнення проблеми:
1. Відсутність перемички на платі керування внутрішнього блоку. 2. Роз’єм перемички на платі керування ослаблений або має поганий контакт 3. Перемички не відповідає потужності. 4. Несправність перемички. 5. Несправність плати керування.
Дії для виправлення проблеми:
1. Перевірити наявність перемички на платі керування внутрішнього блоку. 2. Перевірити роз’єм на платі керування. 3. Перевірити відповідність перемички до потужності 4. Замініть перемичку. 5. Замініть плату керування.
E1
Захист системи від високого тиску
Причини виникнення проблеми:
1. Надлишок фреону. 2. Поганий теплообмін. 3. Занадто висока температура навколишнього середовища.
Дії для виправлення проблеми:
1. Перевірити систему магістралей фреону на наявність заломів та перевірити тиск в системі. 2. Наявність бруду на фільтрах та турбіні внутрішнього блоку або на теплообміннику чи конденсатору кондиціонера. 3. Відхилення від температурних норм рекомендованих заводом-виробником.
E2
Захист від обмерзання
Причини виникнення проблеми:
1. Ускладнений прохід повітря до внутрішнього блоку. 2. Низька швидкість вентилятора. 3. Забруднений фільтр або теплообмінник. 4. Несправний датчик температури повітря.
Дії для виправлення проблеми:
1. Забезпечити прохід повітря до внутрішнього блоку. 2. Збільшіть швидкість вентилятора внутрішнього блоку. 3. Очистіть фільтр та теплообмінник. 4. Замініть датчик температури.
E4
Неправильні показники датчика температури нагнітання (зовнішній блок)
Причини виникнення проблеми:
1. Хибне розташування датчика. 2. Несправний датчик. 3. Несправна плата керування.
Дії для виправлення проблеми:
1. Перевірити розташування датчика. 2. Замінити датчик. 3. Замінити плату керування.
E5
Захист по електричному навантаженні (зовнішній блок)
Причини виникнення проблеми:
1. Напруга живлення нестабільна. 2. Просідання напруги під час запуску компресора. 3. Забруднений випарник.
Дії для виправлення проблеми:
1. Перевірити вхідну напругу на кондиціонер та на компресор. 2. Перевірити вхідну напругу на кондиціонер та на компресор. 3. Почистити випарник.
E6
Помилка зв'язку між зовнішнім та внутрішнім блоками
Причини виникнення проблеми:
1. Напруга живлення нестабільна. 2. Пошкоджений міжблочний кабель. 3. Місце під'єднання міжблочного кабелю до внутрішнього або зовнішнього блоку має поганий контакт. 4. Місце під'єднання дротів в середині внутрішнього або зовнішнього блоку має поганий контакт. 5. Несправність плати керування зовнішнього блоку. 6. Несправність плати керування внутрішнього блоку.
Дії для виправлення проблеми:
1. Перевірити напругу живлення. 2. Перевірити міжблочний кабель. 3. Перевірити контакти під'єднання міжблочного кабелю до внутрішнього або зовнішнього блоку. 4. Перевірити контакти під'єднання дротів в середині внутрішнього або зовнішнього блоку. 5. Замінити плату керування зовнішнього блоку. 6. Замінити плату керування внутрішнього блоку.
E8
Захист від перегріву (зовнішній блок)
Причини виникнення проблеми:
1. Роз’єм між ЕРВ та платою керування ослаблений або має поганий контакт. 2. Несправність ЕРВ. 3. Витік холодоагенту. 4. Несправність захисту від перевантаження на платі керування.
Дії для виправлення проблеми:
1. Перевірити роз’єм між ЕРВ та платою керування. 2. Замінити ЕРВ 3. Перевірити витік холодоагенту. 4. Замінити плату керування.
EE
Несправна EEPROM (зовнішній блок)
Причини виникнення проблеми:
1. Несправність плати керування.
Дії для виправлення проблеми:
1. Замінити плату керування.
EU
Перегрів модуля (зовнішній блок)
Причини виникнення проблеми:
1. Відсутність теплової змазки або щільності між IPM модулем та радіатором охолодження плати зовнішнього блоку.
Дії для виправлення проблеми:
1. Перевірка наявності теплової змазки. 2. Перевірка щільності між IPM модулем та радіатором охолодження плати зовнішнього блоку.
F0
Відсутність або недостатність фреону (зовнішній блок та внутрішній блок)
Причини виникнення проблеми:
1. Витік фреону з системи. 2. Несправний датчик температури теплообмінника внутрішнього блоку.
Дії для виправлення проблеми:
1. Перевірка системи на щільність гідравлічного контуру. 2. Замінити датчик температури теплообмінника внутрішнього блоку.
F1
Датчик температури повітря внутрішнього блоку закорочений або обірваний (внутрішній блок)
Причини виникнення проблеми:
1. Несправність підключення датчику та плати керування . 2. Несправний датчик. 3. Несправна плата керування.
Дії для виправлення проблеми:
1. Перевірте підключення датчику та плати керування. 2. Замініть датчик. 3. Замініть плату керування.
F2
Датчик температури труби теплообмінника внутрішнього блоку закорочений або обірваний (внутрішній блок)
Причини виникнення проблеми:
1. Несправність підключення датчику та плати керування . 2. Несправний датчик. 3. Несправна плата керування.
Дії для виправлення проблеми:
1. Перевірте підключення датчику та плати керування. 2. Замініть датчик. 3. Замініть плату керування.
F3
Датчик температури зовнішнього повітря біля зовнішнього блоку закорочений або обірваний
Причини виникнення проблеми:
1. Несправність підключення датчику та плати керування . 2. Несправний датчик. 3. Несправна плата керування.
Дії для виправлення проблеми:
1. Перевірте підключення датчику та плати керування. 2. Замініть датчик. 3. Замініть плату керування.
F4
Датчик температури труби теплообмінника зовнішнього блоку закорочений або обірваний (зовнішній блок)
Причини виникнення проблеми:
1. Несправність підключення датчику та плати керування. 2. Несправний датчик. 3. Несправна плата керування.
Дії для виправлення проблеми:
1. Перевірити підключення датчику та плати керування. 2. Замінити датчик. 3. Замінити плату керування.
F5
Датчик температури нагнітання закорочений або обірваний (зовнішній блок)
Причини виникнення проблеми:
1. Несправність підключення датчику та плати керування. 2. Несправний датчик. 3. Несправна плата керування.
Дії для виправлення проблеми:
1. Перевірити підключення датчику та плати керування. 2. Замінити датчик. 3. Замінити плату керування.
F6
Захист компресора через перевантаження (зовнішній блок)
Причини виникнення проблеми:
1. Роз’єм між ЕРВ та платою керування ослаблений або має поганий контакт. 2. Неправильна робота або несправність ЕРВ. 3. Витік холодоагенту. 4. Несправність захисту від перевантаження на платі керування.
Дії для виправлення проблеми:
1. Перевірити роз’єм між ЕРВ та платою керування. 2. Перевірити ЕРВ і якщо потребує, замінити. 3. Перевірити витік холодоагенту. 4. Замінити плату керування.
F8
Захист компресора через перевантаження по току (зовнішній блок)
Причини виникнення проблеми:
1. Низька вхідна напруга живлення. 2. Перевантаження системи по високому тиску.
Дії для виправлення проблеми:
1. Перевірити вхідну напругу. 2. Перевірити тиск.
F9
Зменшення частоти компресора через недостачу фреону або несправному ЕРК (зовнішній блок)
Причини виникнення проблеми:
1. Несправність електричного розширювального клапана. 2. Недостача фреону.
Дії для виправлення проблеми:
1. Замінити ЕРК. 2. Перевірити тиск в системі.
FH
Зменшення частоти компресора через загрозу обмерзання теплообмінника внутрішнього блоку (внутрішній блок)
Причини виникнення проблеми:
1. Ускладнений прохід повітря до внутрішнього блоку. 2. Низька швидкість вентилятора. 3. Забруднення фільтр або теплообмінник. 4. Несправний датчик температури повітря.
Дії для виправлення проблеми:
1. Забезпечити прохід повітря до внутрішнього блоку. 2. Збільшити швидкість вентилятора внутрішнього блоку. 3. Очистити фільтр та теплообмінник. 4. Замінити датчик температури.
Fo
Збір фреону (внутрішній блок)
Причини виникнення проблеми:
1. Ввімкнена функція збору фреону.
Дії для виправлення проблеми:
1. Вимкнути функцію згідно інструкції до кондиціонеру.
H3
Захист компресора від перенавантаження (зовнішній блок)
Причини виникнення проблеми:
1. Роз’єм між ЕРВ та платою керування ослаблений або має поганий контакт. 2. Неправильна робота або несправність ЕРВ. 3. Витік холодоагенту. 4. Несправність захисту від перевантаження на платі керування.
Дії для виправлення проблеми:
1. Перевірити роз’єм між ЕРВ та платою керування. 2. Перевірте ЕРВ і якщо потребує, замінити. 3. Перевірте витік холодоагенту. 4. Замініть плату керування.
H5
Захист IPM від перегріву
Причини виникнення проблеми:
1. Недостатня вентиляція радіатора охолодження. 2. Поганий контакт між IPM та радіатором охолодження . 3. Плата керування пошкоджена.
Дії для виправлення проблеми:
1. Видалити забруднення радіатора охолодження. 2. Перевірити кількість та стан термопасти. Перевірити затяжку гвинтів кріплення IPM до радіатора охолодження. 3. Замінити плату керування.
H6
Помилка двигуна вентилятора внутрішнього блоку
Причини виникнення проблеми:
1. Роз’єми між електродвигуном вентилятору та платою керування ослаблений або має поганий контакт. 2. Електродвигун вентилятора внутрішнього блоку заблокований. 3. Несправність електродвигуна вентилятора внутрішнього блоку. 4. Несправність плати керування.
Дії для виправлення проблеми:
1. Перевірити роз’єми між електродвигуном вентилятору та платою керування. 2. Розблокувати електродвигун вентилятора внутрішнього блоку. 3. Замінити електродвигун вентилятора внутрішнього блоку. 4. Замінити плату керування.
H7
Десинхронізація компресора (зовнішній блок)
Причини виникнення проблеми:
1. Напруга живлення нестабільна. 2. Тиск у системі занадто високий. 3. Неправильна робота або несправність ЕРВ. 4. Поганий теплообмін. 5. Неправильно підключені дроти компресора. 6. Несправність плати керування. 7. Несправність компресора.
Дії для виправлення проблеми:
1. Перевірити напругу живлення. 2. Перевірити систему. 3. Перевірити ЕРВ і якщо потребує, замініть. 4. Перевірити систему. 5. Перевірити підключення проводів компресора. 6. Замінити плату керування. 7. Замінити компресор.
HC
Захист PFС (зовнішній блок)
Причини виникнення проблеми:
1. Напруга живлення нестабільна. 2. Проводи котушки індуктивності в місцях під'єднання ослаблені або мають поганий контакт. 3. Несправність котушки індуктивності. 4. Несправність плати керування.
Дії для виправлення проблеми:
1. Перевірте напругу живлення. 2. Перевірте контакт проводів в місцях під'єднання котушки індуктивності 3. Замініть котушку індуктивності. 4. Замініть плату керування.
JF
Помилка зв'язку між платою керування і модулем Wi Fi (внутрішній блок)
Причини виникнення проблеми:
1. Перевірити роз’єм між модулем Wi-Fi та платою керування. 2. Замініть модуль Wi-Fi або плату керування.
Дії для виправлення проблеми:
1. Перевірити роз’єм між модулем Wi-Fi та платою керування. 2. Замініть модуль Wi-Fi або плату керування.
L3
Помилка зв'язку між платою керування і модулем Wi Fi (внутрішній блок)
Причини виникнення проблеми:
1. Перевірити роз’єм між модулем Wi-Fi та платою керування. 2. Замініть модуль Wi-Fi або плату керування.
Дії для виправлення проблеми:
1. Перевірити роз’єм між модулем Wi-Fi та платою керування. 2. Замініть модуль Wi-Fi або плату керування.
LC
Відмова пуску компресора (зовнішній блок)
Причини виникнення проблеми:
1. Напруга живлення нестабільна. 2. Неправильно підключені проводи компресора. 3. Занадто велика кількість заправки холодоагенту в системі. 4. Несправність плати керування. 5. Несправність компресора.
Дії для виправлення проблеми:
1. Перевірте напругу живлення. 2. Перевірте підключення проводів компресора. 3. Перевірте кількість заправки холодоагенту в системі. 4. Замініть плату керування. 5. Замініть компресор.
LP
Несумісність потужності між зовнішнім та внутрішнім блоком
Причини виникнення проблеми:
1. Закритий кран зовнішнього блоку. 2. Помилки при прокладанні фреонопроводу. 3. Помилка підключення міжбочного кабелю. 4. Помилка послідовності підключення фреонопроводу.
Дії для виправлення проблеми:
1. Перевірити та відкрити кран зовнішнього блоку. 2. Перевірити фреонопровід. 3. Перевірити підключення міжбочного кабелю. 4. Перевірити послідовності підключення фреонопроводу.
P0
Тестовий стан роботи копресора на мінімальній частоті
Причини виникнення проблеми:
1. СЕРВІСНИЙ КОД
Дії для виправлення проблеми:
1. Для деактивації знеструмити обладнання більш ніж на 10 хвилин.
P1
Тестовий стан роботи копресора на мінімальній частоті
Причини виникнення проблеми:
1. СЕРВІСНИЙ КОД
Дії для виправлення проблеми:
1. Для деактивації знеструмити обладнання більш ніж на 10 хвилин.
P2
Тестовий стан роботи копресора на мінімальній частоті
Причини виникнення проблеми:
1. СЕРВІСНИЙ КОД
Дії для виправлення проблеми:
1. Для деактивації знеструмити обладнання більш ніж на 10 хвилин.
P3
Тестовий стан роботи копресора на мінімальній частоті
Причини виникнення проблеми:
1. СЕРВІСНИЙ КОД
Дії для виправлення проблеми:
1. Для деактивації знеструмити обладнання більш ніж на 10 хвилин.
P5
Захист компресора по максимальному струму (зовнішній блок)
Причини виникнення проблеми:
1. Напруга живлення нестабільна. 2. Система перевантажена через поганий теплообмін. 3. Неправильна кількість заправки холодоагенту в системі. 4. Неправильно підключені проводи компресора або мають поганий контакт. 5. Несправність плати керування. 6. Обмотки компресора мають не нормальний опір. 7. Ізоляція обмоток компресора має не нормальний опір відносно мідної трубки. 8.Несправність компресора.
Дії для виправлення проблеми:
1. Перевірте напругу живлення. 2. Перевірте систему. 3. Перевірте кількість заправки холодоагенту в системі. 4. Перевірте підключення проводів компресора. 5. Замініть плату керування. 6. Перевірте опір обмоток компресора. 7. Перевірте опір ізоляції обмоток компресора відносно мідної трубки. 8. Замініть компресор.
P7
Датчик температури IPM закорочений або обірваний (зовнішній блок)
Причини виникнення проблеми:
1. Несправний датчик температури IPM.
Дії для виправлення проблеми:
1. Замініть плату керування.
P8
Помилка по датчику температури IPM зовнішнього блоку
Причини виникнення проблеми:
1. Несправний датчик температури IPM.
Дії для виправлення проблеми:
1. Замініть плату керування.
PH
Захист, висока напруга DC (зовнішній блок)
Причини виникнення проблеми:
1. Напруга живлення занадто велика. 2. Несправність плати керування.
Дії для виправлення проблеми:
1. Перевірте напругу живлення. 2. Замініть плату керування.
PL
Захист, низька напруга DC (зовнішній блок)
Причини виникнення проблеми:
1. Напруга живлення занадто низька. 2. Несправність плати керування.
Дії для виправлення проблеми:
1. Перевірте напругу живлення. 2. Замініть плату керування.
PU
Помилка блоку ємностей (конденсатора) (зовнішній блок)
Причини виникнення проблеми:
1. Несправність плати керування.
Дії для виправлення проблеми:
1. Замініть плату керування.
U1
Захист компресора від втрати фази компресора (зовнішній блок)
Причини виникнення проблеми:
1. Плата керування і компресор не підключені. 2. Несправність плати керування.
Дії для виправлення проблеми:
1. Перевірте підключення плати керування і компресора. 2. Замінити плату керування.
U3
Захист, перепад напруги DC (зовнішній блок)
Причини виникнення проблеми:
1.Напруга живлення нестабільна. 2.Несправність плати керування.
Дії для виправлення проблеми:
1. Перевірте напругу живлення. 2. Замініть плату керування.
U7
Несправність 4-ходового клапана (зовнішній блок)
Причини виникнення проблеми:
1. Напруга живлення нестабільна. 2. Несправність з'єднання плати керування та 4-ходового клапану. 3. Несправний 4-ходовий клапан.
Дії для виправлення проблеми:
1. Напруга живлення нестабільна. 2. Несправність з'єднання плати керування та 4-ходового клапану. 3. Несправний 4-ходовий клапан.
U8
Помилка виявлення переходу через нуль напруги AC (внутрішній блок)
Причини виникнення проблеми:
1. Напруга живлення нестабільна. 2. Несправність переходу через нуль напруги AC на платі керування.
Дії для виправлення проблеми:
1. Перевірте напругу живлення. 2. Замініть плату керування.
